同濟大學附屬上海市第四人民醫院是一所百年老院，是一所學科齊全、設備優良、醫療、教學、科研和預防于一體的綜合性醫院。2018年2月2日，上海市虹口區委、區人民政府與同濟大學簽約共建同濟大學附屬上海市第四人民醫院。

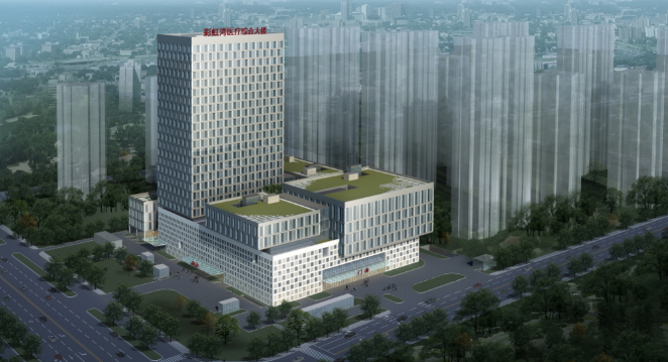

根據上海市醫療機構設置規劃及本區衛生發展規劃，新建門急診樓、醫技病房樓、感染樓等醫療用房，項目總建筑面積約139540平方米，其中地上建筑面積約80420平方米（含外墻保溫層等不計容面積450平方米），地下建筑面積約59120平方米。

新醫院展開床位1000張，員工將達到約2000人。其中高級職稱衛技人員117人，包括長江學者1名、名中醫2名；中華醫學會?？茖W(xué)會主委、雜志主編3名、國家級教材主編和副主編2名，享受國務院政府特殊津貼專家5人。

二、醫院凈化工程項目

同濟大學附屬上海市第四人民醫院醫院凈化特殊科室建設涉及到主體大樓五個樓層面，總建設面積約5800㎡，所有凈化建設區域均為交鑰匙工程，于2020年6月一次性通過驗收。

門診樓地下一層DSA：設1間DSA手術室（I級，需做防輻射處理）、潔凈區走道與輔助用房。面積為235m²。

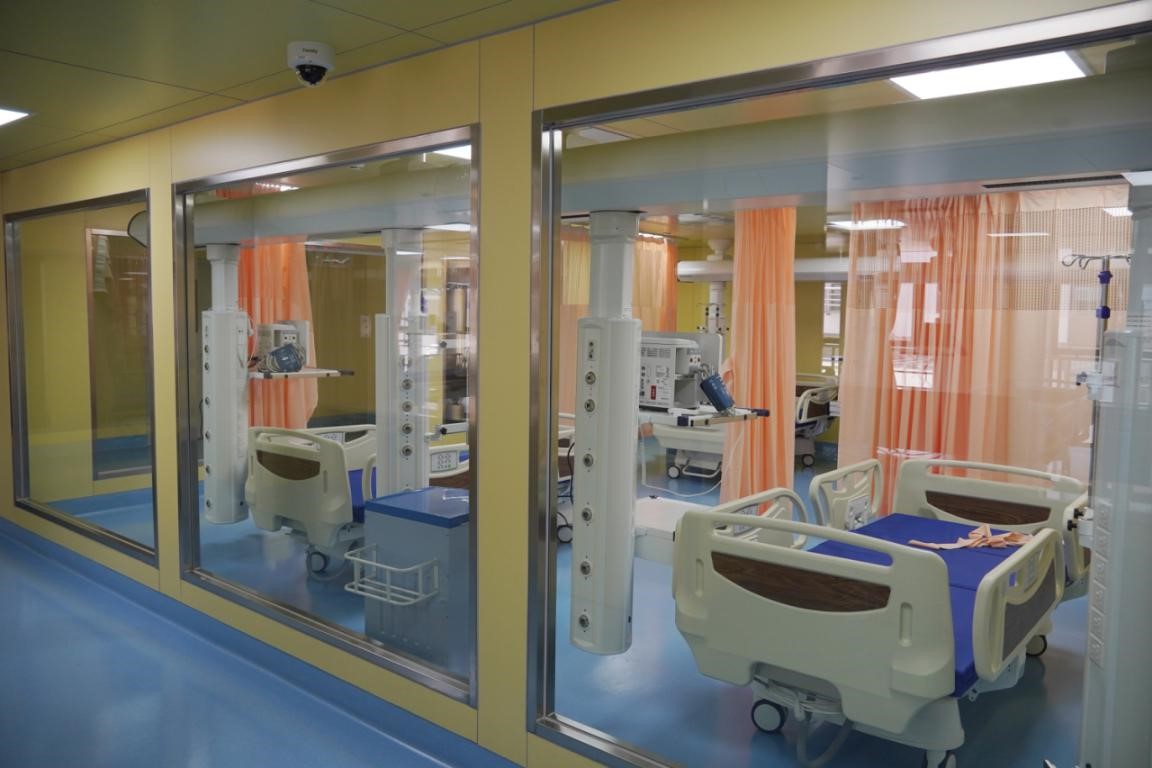

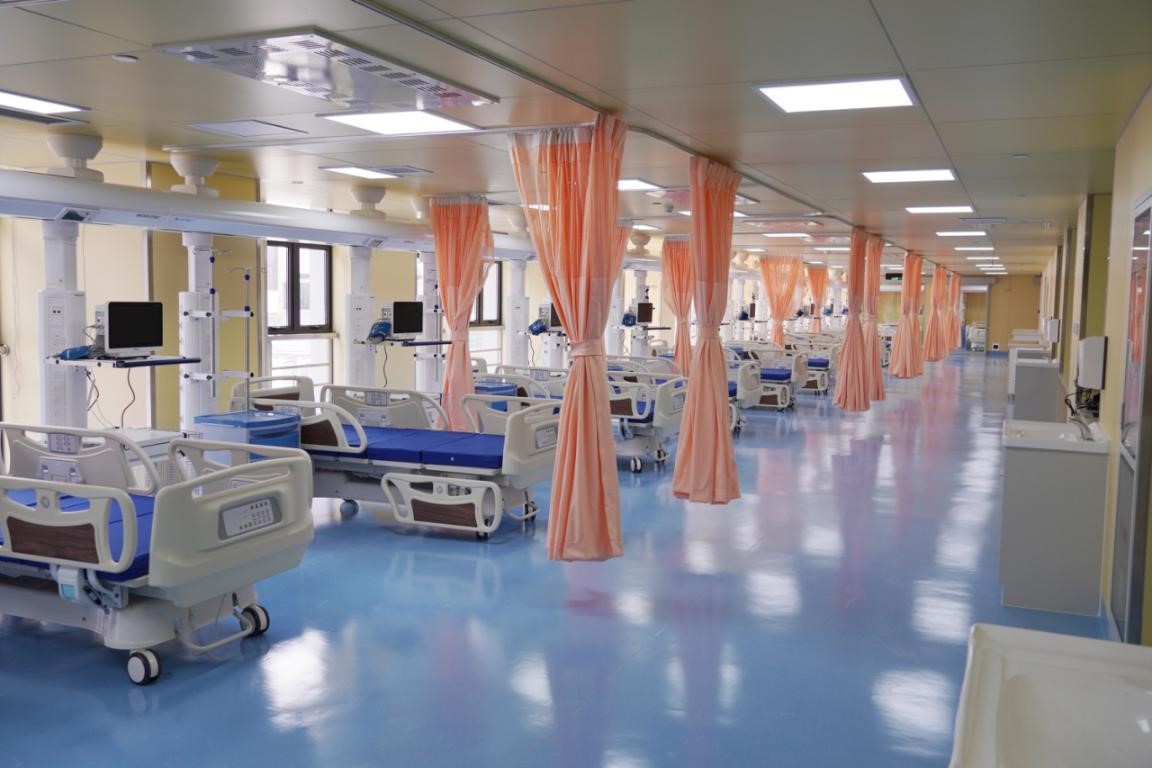

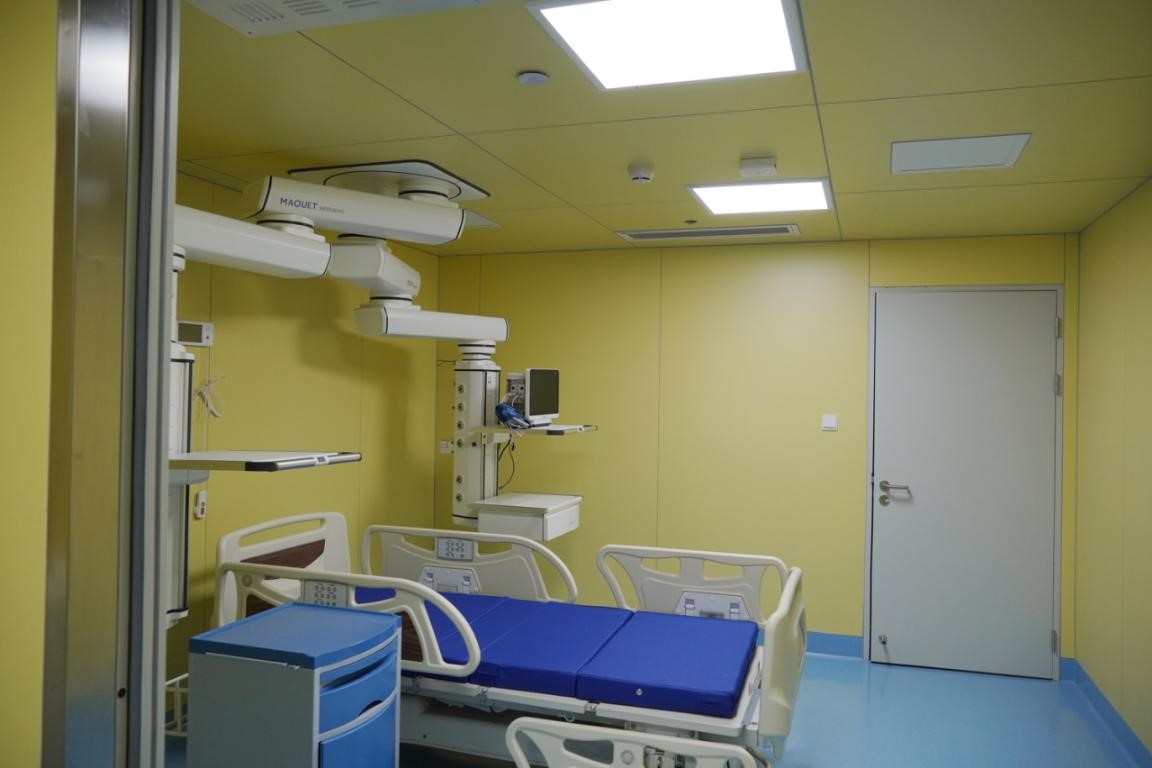

門診樓五層ICU：共設床位數30床（大廳12床，兩人間2間，四人間3間，隔離單間2間），辦公生活區及輔助用房。面積為1089m²。

門診樓七層新生兒：包括兒科ICU（3床）、兒科觀察（3床）、新生兒非感染區（10床）、新生兒感染區（4床）及輔助用房。面積為169m²。

急診樓三層EICU：共設床位數18床（大廳8床，四人間2間，單人間1間，負壓病房1間）、辦公生活區及輔助用房，面積為666m²。

四層手術部：共設17間手術室，I級手術室5間（其中雜交手術室1間），II級手術室3間，III級手術室8間，負壓手術室1間（其中手術室5、手術室7需做防輻射處理），潔凈區內走道與輔助用房，潔凈區外走道與輔助用房、辦公區及濕區等面積約為3660m2。

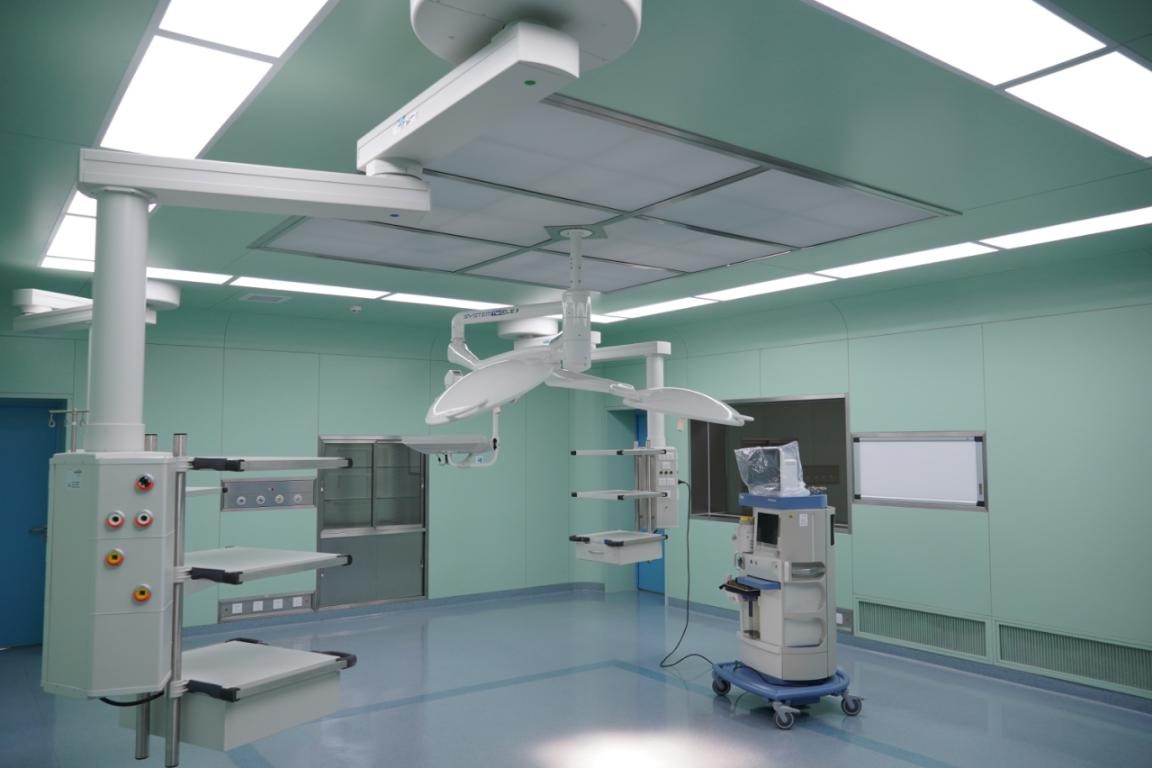

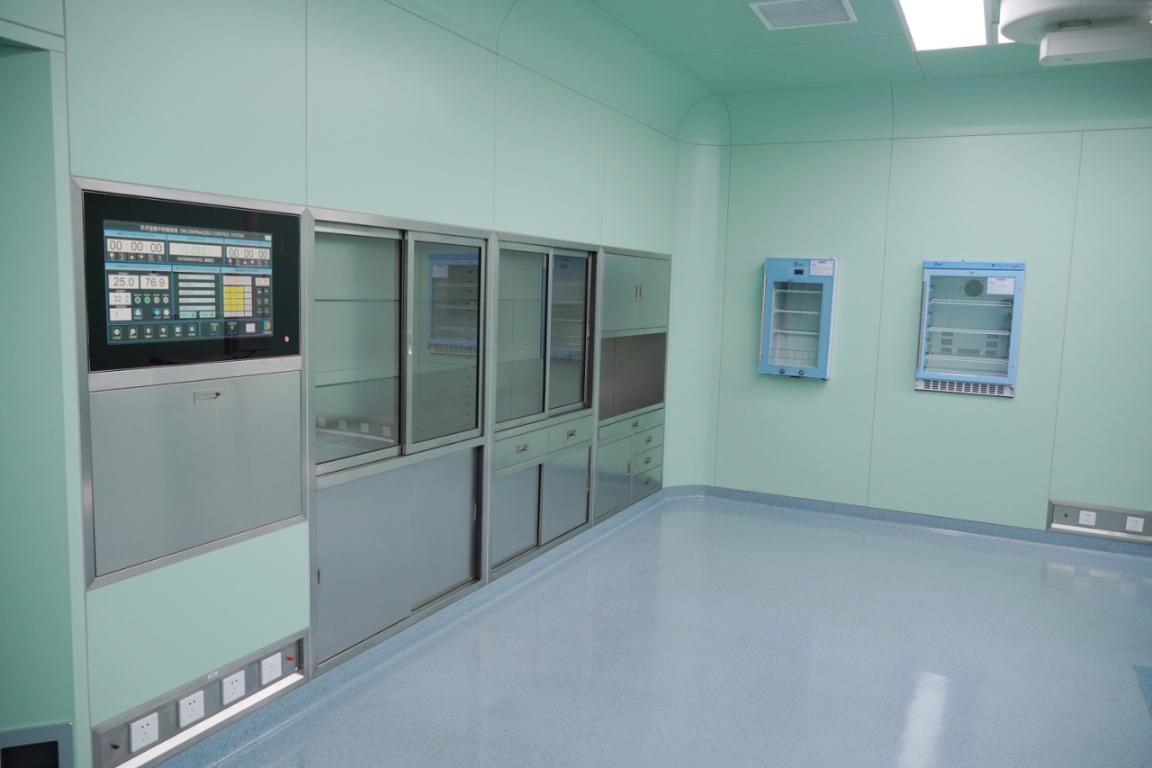

電解鋼板手術室一

電解鋼板手術室二

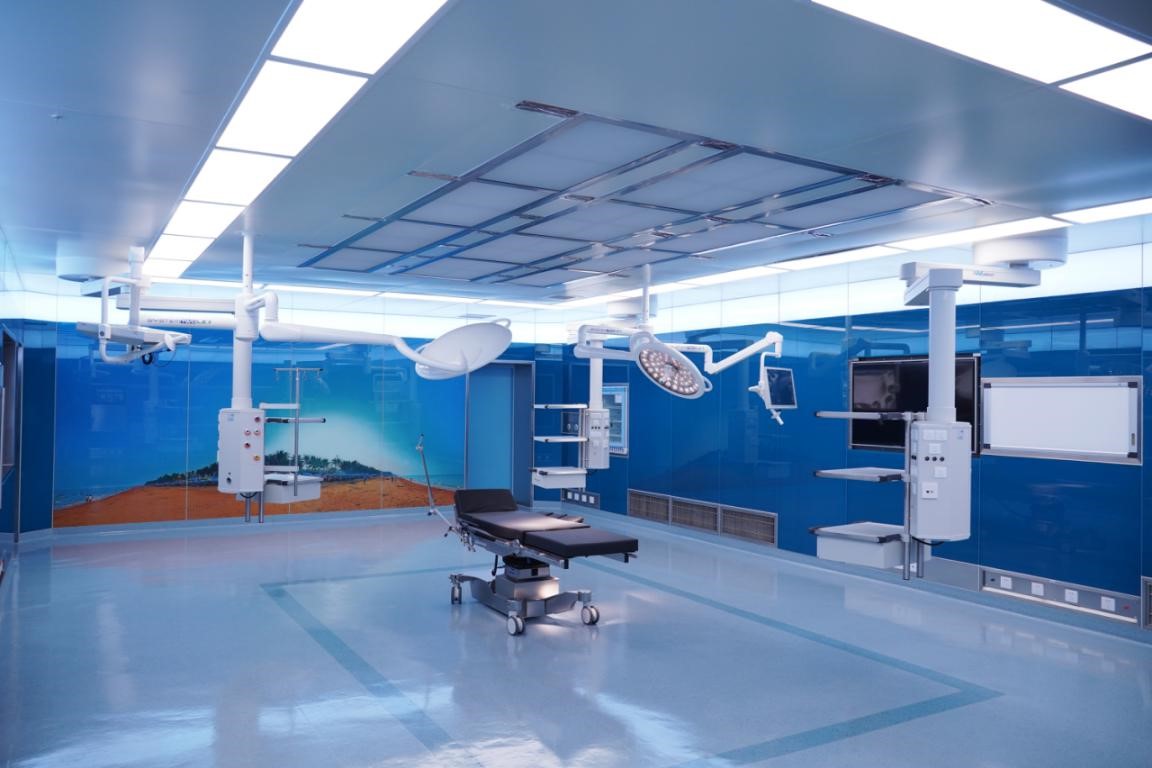

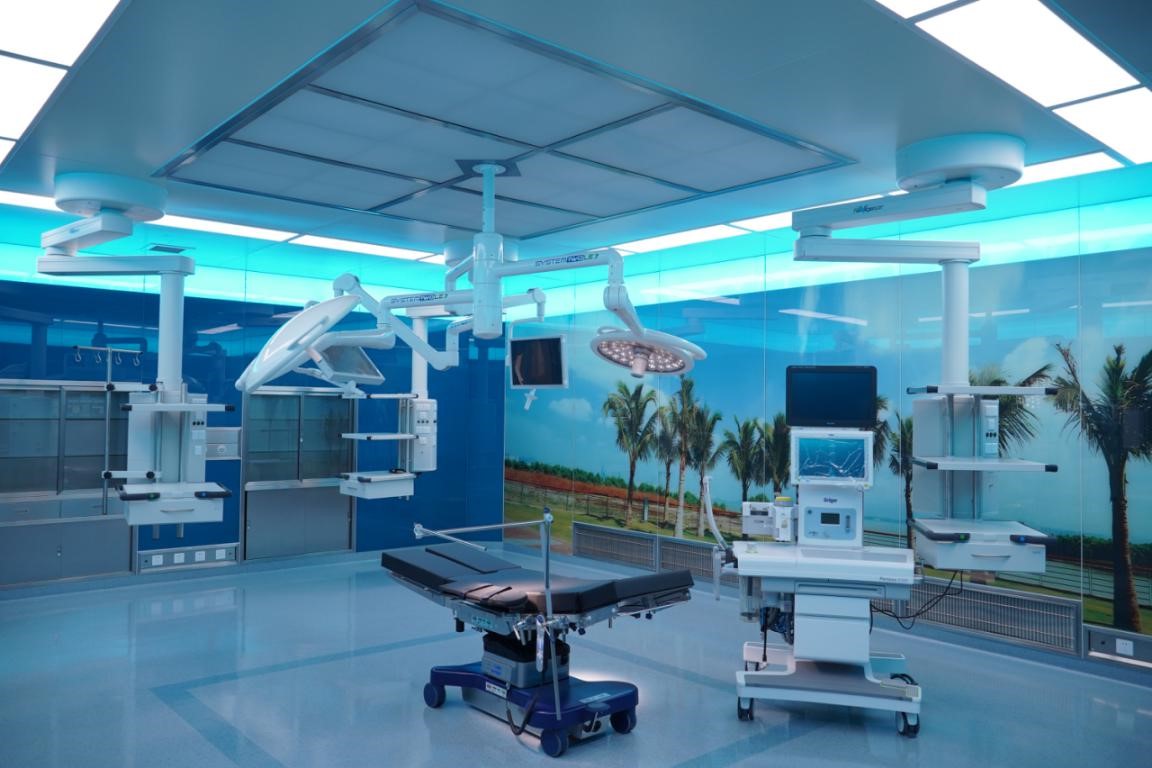

高清晰度噴繪玻璃手術室一

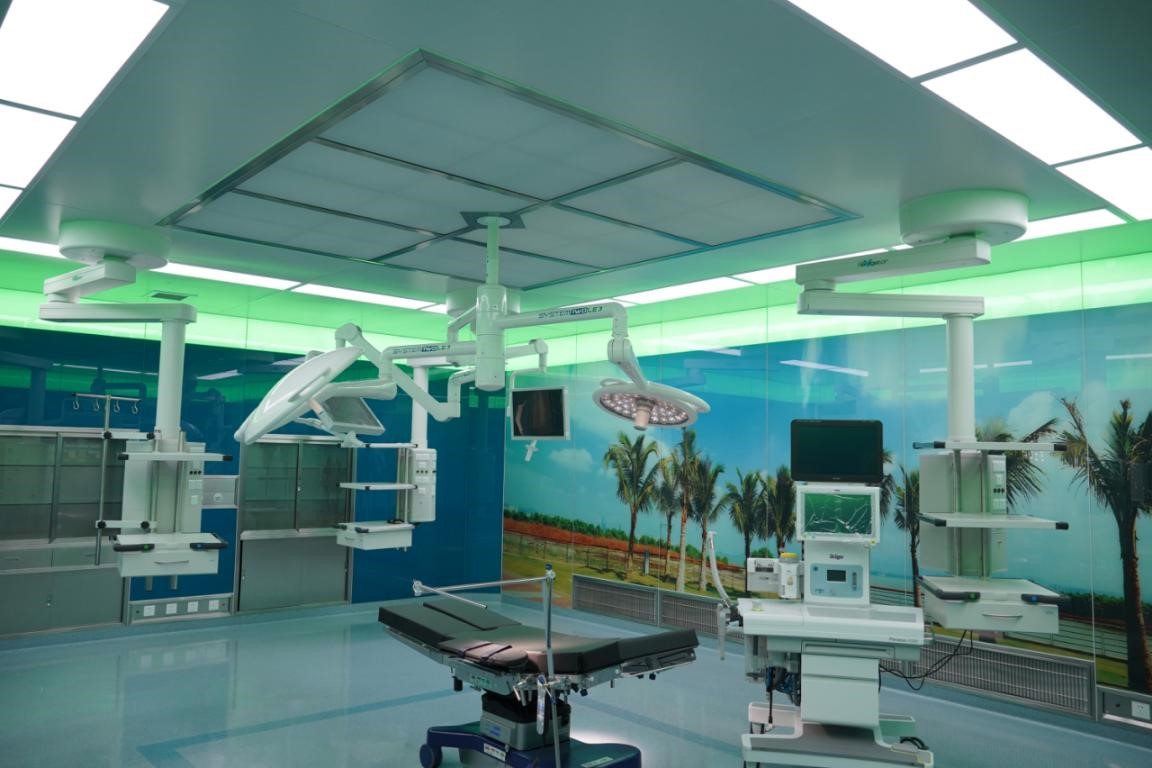

高清晰度噴繪玻璃手術室二

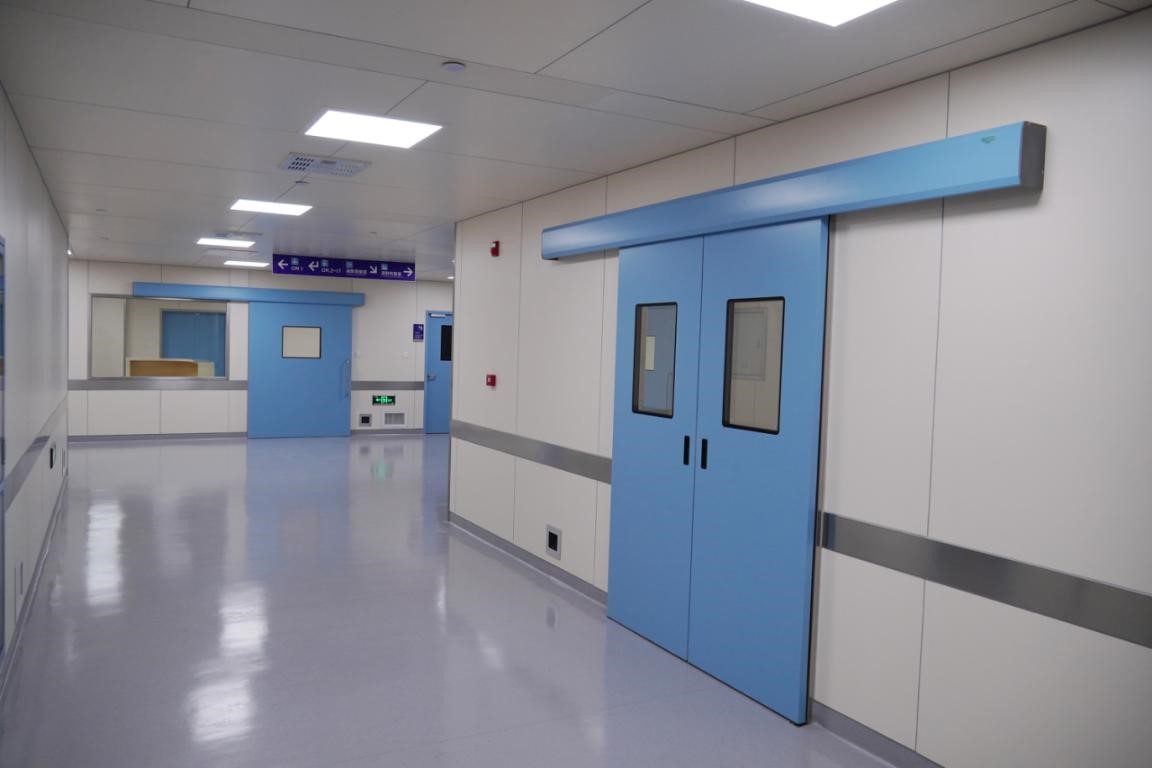

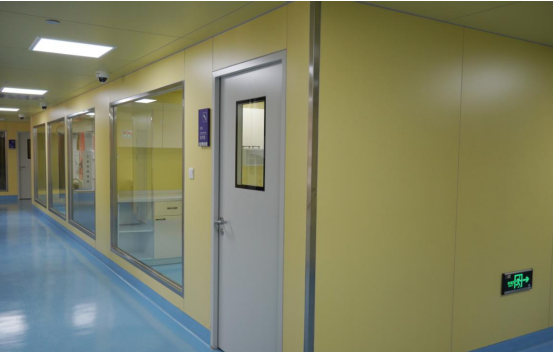

手術室走廊

三、醫院潔凈手術室亮點

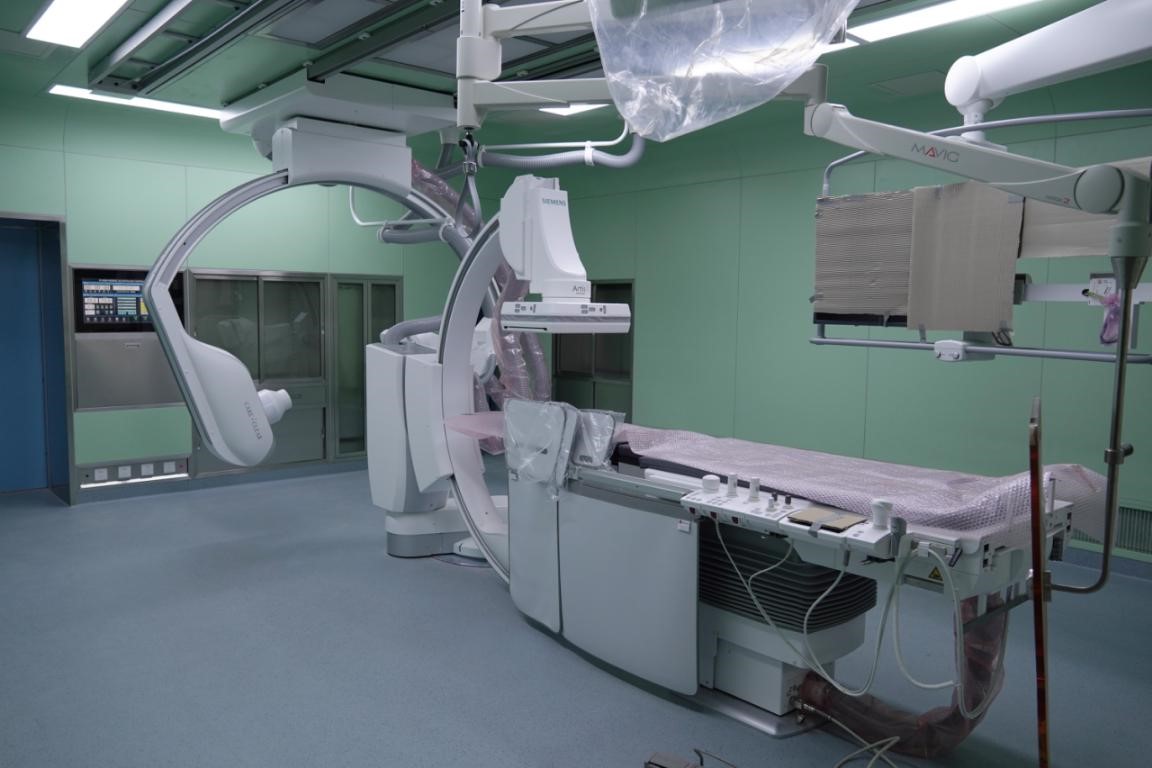

1.  DSA復合手術室實現多學科聯合戰時需求

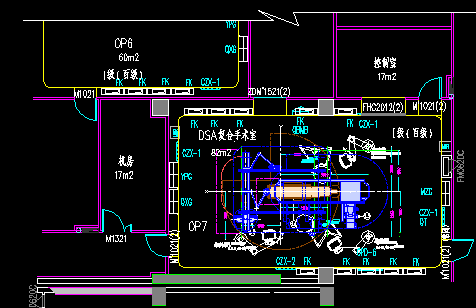

該院DSA復合手術室凈化級別為Ⅰ級，設計目的：主要用于以DSA血管造影為主的復合手術，實現了多學科聯合、多兵種作戰手術需求，把原本需要在不同科室協同、分期才能完成的重大手術，組合在一個手術室里一次完成。手術室設計面積82㎡，配套功能用房有控制室和機房，采用飛利浦DSA血管造影機。

2.高強度玻璃手術室工藝及亮點

傳統凈化手術室一般采用1.2電解鋼板加工安裝，經長期的化學清潔劑進行墻面清潔后容易出現墻體表面涂層的色變或漆膜脫落現象，如再次翻新處理，會花費很大代價，且直接影響手術室的使用，給醫院帶來極大困擾。

高強度彈性玻璃手術室，玻璃強度和表面硬度均優于普通成品電解鋼板。根據玻璃具有透明性的特點，可在手術室四周墻面頂端設置七色LED燈帶，通過調節燈光顏色，對病人手術部位血管起到顯影作用，讓醫生在手術室時更容易分辨。

玻璃手術室為工廠化制作，模塊化安裝，不會對施工現場的文明施工造成影響，且比電解鋼板手術室的安裝縮短三分之一工期；綜合分析，玻璃是一種非常理想的潔凈手術室用材，具備以下8大優點：

玻璃是一種環保材料，無輻射及化學污染。

玻璃不存在老化問題，漆膜釉面在飾面背后，不會擔心室內墻面經化學清潔劑清潔后的色變以及表面的刮傷。

玻璃表面具有高潔凈度，永久靚麗如新，更能符合潔凈環境裝飾要求。

玻璃表面平滑光潔，讓細菌無處遁形，飾面保潔簡單，更容易清潔。

具有抗酸功能，耐醫用化學品的侵蝕。

為滿足手術室人性化要求，可設計更多墻面背景圖案，緩解醫生手術視覺疲勞，

高強度彈性玻璃更具安全性，達到耐撞擊、不碎要求。

可控背景氛圍燈：配上背景光帶，徹底改變了傳統手術室的枯燥與雷同，呈現現代化氛圍，改善病患和醫護人員心情。

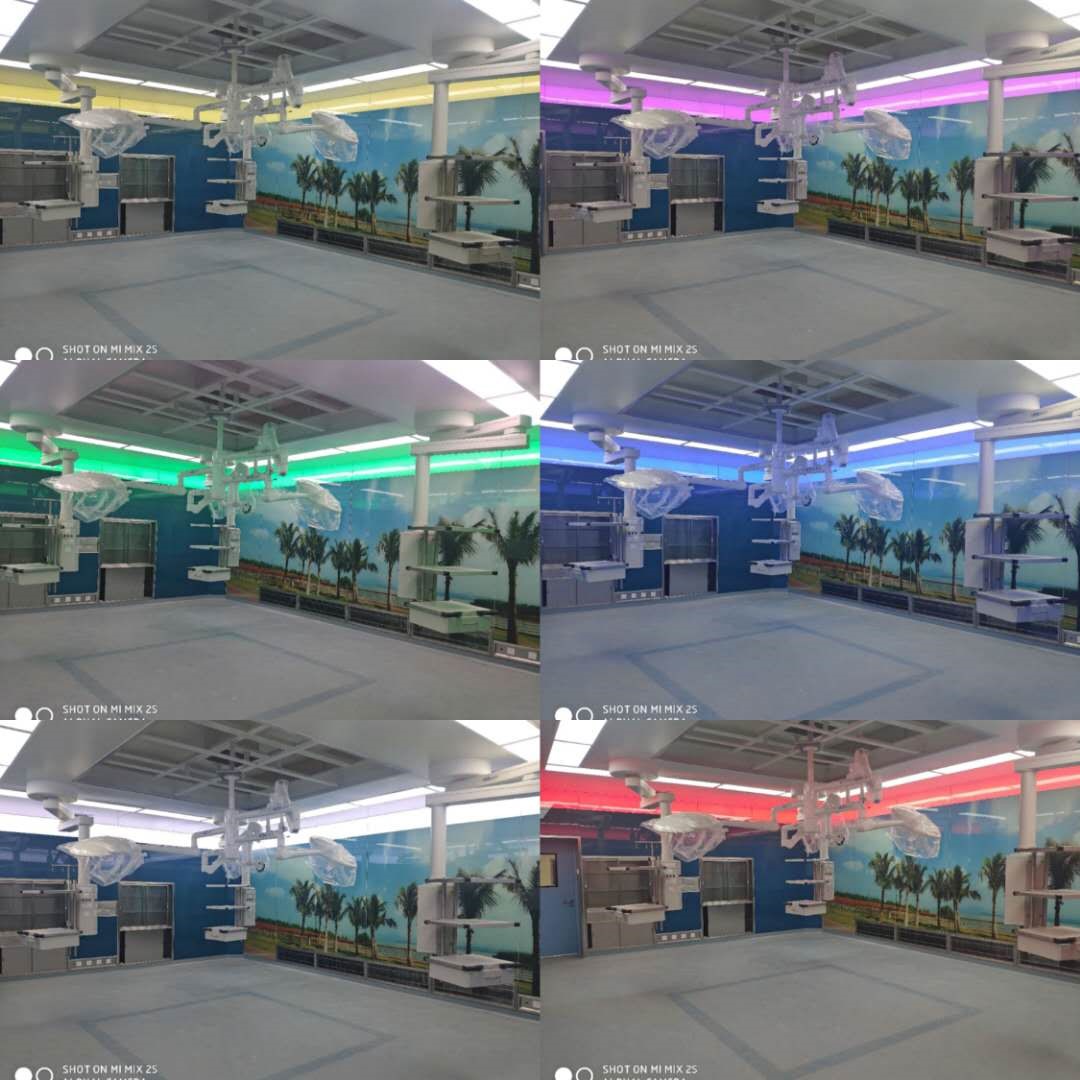

3、可變色彩色溫?zé)魩?/span>

引進德國技術，玻璃手術室吊頂和墻板交界處采用七彩變化LED燈帶，實現燈帶顏色自動調節，也可以人工指定顏色變換順序，此項技術在國產玻璃手術室中是屬于首次運用，通過調節燈帶色彩色溫，營造溫馨和諧的氣氛，給手術患者和醫護人員帶來美好的心情。

4.三維渲染、BIM技術設計

筆者團隊組織BIM設計團隊，針對本工程應用BIM技術進行深化設計，在設計過程中，發現原建筑設計圖紙中四層手術部離地3米的空間做了一層80mm厚混凝土硬吊頂，根據《潔凈手術部建筑技術規范》50333-2013規范中技術要求：潔凈手術室吊頂凈高不小于2.7-3.0米，如不除混凝土硬吊頂，手術室吊頂與建筑層高之間就沒有設備夾層，無法建設成符合規范的手術室；通過建設方、原建筑設計方和公司的多次協調會議，運用BIM技術進行分析，最后確定拆除硬吊頂，手術室內部凈高達到3米，潔凈輔助區域內部凈高達到2.8米，使得潔凈手術部順利施工并通過驗收。

筆者團隊通過引進德國先進技術，自主研發和制造數字一體化玻璃手術室套產品，該項技術為國內首創，目前已經獲得了國家發明專利和十八項實用新型專利。
